단순화 모델 (SPM / SPMe)
- 반응 전류가 균일하다고 두어 P2D를 SPM으로 축소하고, 어떤 장과 방정식을 버리고 어떤 둘이 살아남는지 정확히 짚습니다.
- 전해질 확산 시간 를 방전 시간과 비교해 SPM이 깨지는 C-rate, 온도, 두께를 예측합니다.
- 와 기하로부터 SPMe 전해질 과전압 보정 를 추정하고, 유효 영역 지도를 읽어 주어진 실행에 SPM, SPMe, P2D 중 무엇을 쓸지 고릅니다.
- SPM은 반응 전류가 균일하다고 가정해 P2D가 푸는 두 전극 내부 구배를 버리고, 각 전극을 대표 입자 하나로 축소합니다.
- 이 가정은 전해질 확산 시간 가 실험 시간보다 훨씬 짧을 때 성립합니다. 저율에서는 좋고, 저온·고율·두꺼운 전극에서는 깨집니다.
- SPMe는 같은 파라미터에서 1차 전해질 보정을 되살려, P2D 정확도의 대부분을 훨씬 낮은 비용으로 회복합니다.
전체 P2D 지배방정식은 셀 두께 방향과 입자 내부의 구배를 모두 해석합니다. 종종 그 전부가 필요하지는 않습니다. 그래서 스튜디오는 전극 내부 구배를 버리되 동일한 파라미터 집합을 유지하는 단순화 모델도 제공합니다. 훨씬 빠르고, 전달 한계에서 멀면 P2D를 잘 따라갑니다. 동일한 DB 물성(D_s, k, c_{s,max}, ε_s 등)이 완전 모델과 단순화 모델을 모두 구동합니다. 공간 이산화만 달라질 뿐입니다.
P2D → SPM으로 가는 길: 버리는 것과 그 근거

P2D의 다섯 개 결합장을 SPM으로 줄이는 핵심 가정은 두 가지입니다.
-
전극당 대표 입자 하나 (체적 평균 고상 확산). 같은 x 위치의 모든 입자가 동일한 표면 농도 c_{s,e}(x)를 본다고 가정하고, 전극 전체를 "평균 반응 전류 밀도"를 느끼는 단일 구로 대체합니다.
-
전극 두께 방향으로 반응 전류 밀도 j가 균일. j가 x에 따라 변하지 않으면 ϕ_s(x), ϕ_e(x), c_e(x) 구배를 만드는 발산 항이 사라집니다. P2D의 식 3·4는 trivial(또는 단일 lumped 저항 R_ohm으로 대체)해집니다.
남는 것:
- 전극당 하나의 대표 구 안에서의 고상 확산 (P2D 식 1, 표면 플럭스 j/F).
- 표면 stoichiometry θ = c_{s,e}/c_{s,max}에서 평가되는 단일 Butler-Volmer 반응 (P2D 식 5).
- 셀 전압 U_cell = U_cath(θ_c) − U_an(θ_a) + η_ohm (lumped).
전해질은 완전히 균일하다고 취급 (c_e = const, ϕ_e 강하는 외부 R_ohm만). 전해질 확산 시간이 실험 시간보다 훨씬 짧을 때 이 가정은 매우 좋습니다.

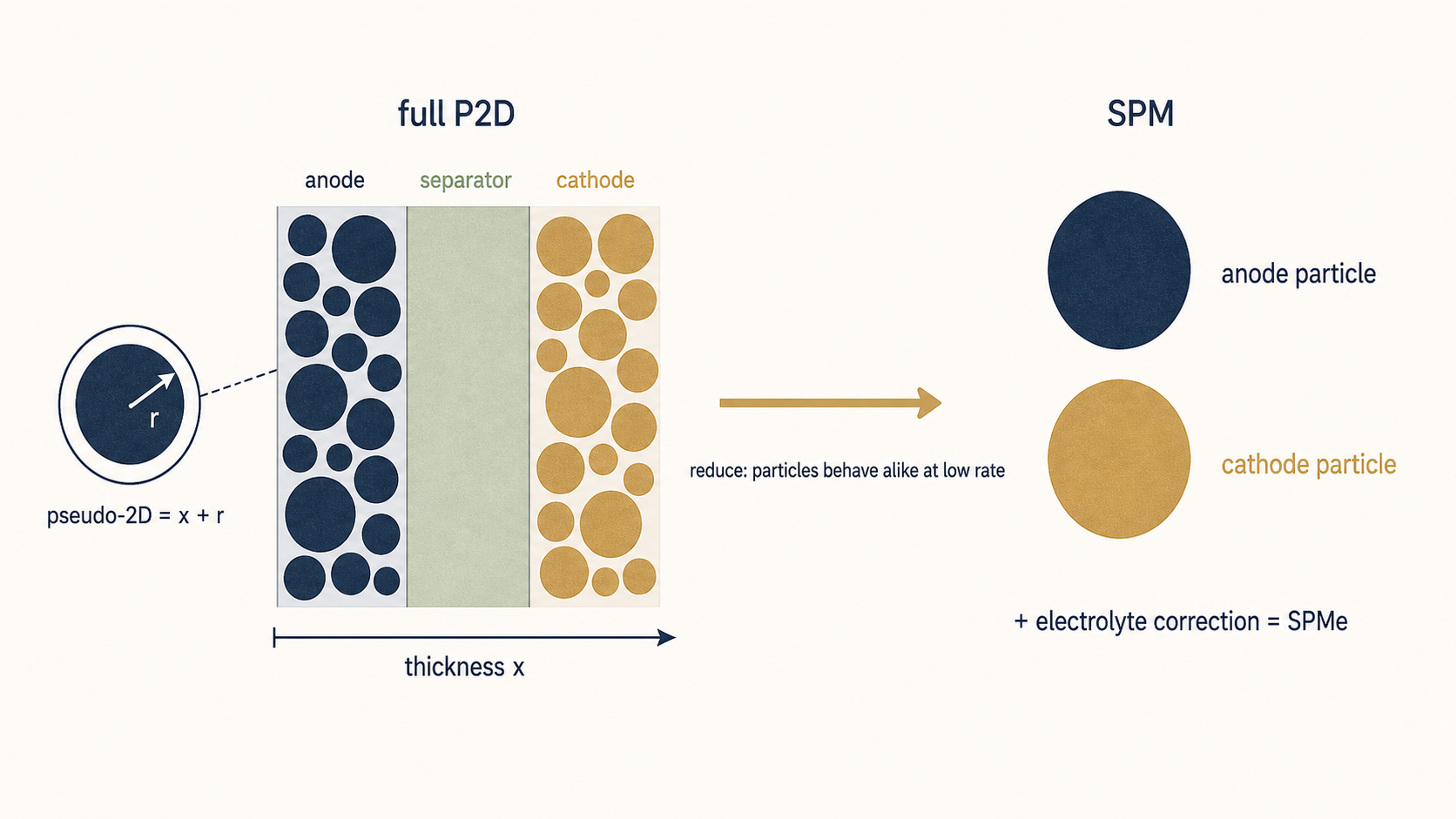

P2D를 전극당 입자 하나로 축소하기유도 보기
다섯 장짜리 P2D를 SPM으로 바꾸는 가정은 둘입니다. 첫째, 반응 전류가 전극 두께 방향으로 균일하다고 둡니다: , 즉 모든 깊이가 평균 속도로 반응합니다. 이것이 핵심입니다. 이면 두 전하 방정식은 전극 내부 구배를 만드는 소스 변화를 잃어, 와 가 기껏해야 하나의 lumped ohmic 오프셋으로 붕괴합니다:
둘째, 이제 그 전극의 모든 입자가 같은 표면 조건을 보므로, 전극 전체를 평균 플럭스 를 지닌 대표 구 하나로 바꿉니다. 전극당 한 번씩 평가되는 P2D 식 1(고상 확산)과 식 5(Butler-Volmer)만 살아남고, 셀 전압은 두 평형 전위에서 lumped 손실을 뺀 값입니다:
전극당 하나씩, 두 ODE가 결합 PDE 계를 대체합니다. 모든 위험은 첫 가정에 있습니다: 균일한 는 어느 깊이도 다른 깊이보다 더 세게 반응하게 만드는 것이 없을 때만 참이며, 이것이 바로 다음 절이 정량화하는 전해질 수송 문제입니다(Santhanagopalan 외, 2006). ∎
시간 척도 분석 (실제 엔지니어링 판단 기준)
특징적인 두 시간 척도를 정의합니다:
일반적인 흑연 음극 (R_p ≈ 5-8 µm, D_s ≈ 1-5×10^{-14} m²/s)에서 τ_s는 수백 초입니다. 전해질 (L ≈ 100-150 µm, 보정 후 D_e^eff ≈ 10^{-10} m²/s)에서는 τ_e가 ~100-200 s, 즉 몇 분 정도입니다. 1 C 방전(약 3600 s)에서는 τ_e ≪ t_discharge이므로 전해질은 공간적으로 거의 평평해 보입니다. SPM이 정량적으로 잘 맞습니다.
5-8 C, 두꺼운 전극, 또는 저온(κ/D 저하)에서는 τ_e가 펄스 길이와 비슷해지면서 음극/분리막 계면에서 염 고갈이 나타납니다. 그때 SPM은 국소 c_e 급락으로 인한 j_0 저하를 보지 못해 분극을 과소평가합니다.
SPMe: 속도는 유지하면서 전해질 보정을 최소로 더한 모델
SPMe는 단일 입자 고상 확산은 그대로 두되, 전해질에 대한 축소 차수 기술을 복원합니다. 스튜디오가 쓰는 실용적인 형태는 동일 파라미터로부터 다음 두 보정을 계산합니다:
- 이온 저항에 의한 과전압 기여 (κ^eff(ε_e, Bruggeman)로 적분한 ϕ_e 강하).
- 입자 표면이 느끼는 국소 c_e와 ϕ_e를 바꾸는 표면-벌크 농도 차 Δc_e.
간단한 대수적 SPMe 전해질 모델이 이를 구체화합니다:
SPMe 전해질 보정은 어디서 오는가유도 보기
SPM의 약점은 가정입니다. SPMe는 P2D가 쓰는 같은 농축용액 전류식(식 4)에서 전해질 전위 강하를 되살리되, 장으로 풀지 않고 셀을 가로질러 한 번 적분합니다. 전해질 전류에서 출발합니다:
집전체에서 집전체까지 적분합니다. 첫 항은 경로 평균 와 기하로 정해지는 ohmic 강하를 줍니다. 아래 계수 은 반응 전류가 각 다공 전극을 대략 선형으로 타고 오르는 동안 분리막은 전부를 나른다는 사실을 반영합니다:
둘째 항은 전달수·열역학 인자 를 지닌 염 구배 (확산) 전위를 적분합니다. 둘을 모으면:
여기에 표면-벌크 염 차 의 1차 추정이 와 국소 에 들어가, 두 입자는 전해질을 장으로 풀지 않고도 서로 다른 국소 를 "느낀" 것처럼 동작합니다. SPM과 SPMe를 가르는 최소한의 전해질 물리입니다(Marquis 외, 2019). ∎
결과적으로 두 전극 표면은 여전히 두 입자만 풀면서도 서로 다른 국소 ·를 "본" 것처럼 동작하고, SPMe는 , , , , Bruggeman 지수, 동역학 상수까지 P2D와 완전히 동일한 값을 그대로 씁니다. 드롭다운으로 모델을 바꿀 때 재피팅이 전혀 필요 없습니다. 이런 축소차수 전해질 닫힘은 여전히 활발한 연구 주제이며, 이 연구실에서도 SPMe 개발이 진행 중입니다.
SPM이 0으로 두고 SPMe가 되살리는 전해질 ohmic 강하 를 표준 셀에 대해 1C와 5C에서 추정합니다. 이는 완전 P2D의 농축용액 전해질 항 을, 장으로 풀지 않고 한 번 적분한 것입니다 . 여기서 는 면적 전류 밀도입니다.
| 항목 | 값 |
|---|---|
| (전해질 경로: 음극 + 분리막 + 양극) | |
| (유효 이온 전도도) | |
| (1C 면적 전류) | |
| , 1C | |
| (5C 면적 전류) | |
| , 5C |
1C에서 전해질 ohmic 강하는 수 mV로 SPM의 오차 범위 안에 들어, SPM과 SPMe가 일치합니다. 5C에서는 20 mV를 넘고 확산 전위 항이 그 위에 더해집니다. 바로 SPM이 놓치고 SPMe가 회복하는 분극입니다. 스케일링은 전류에 선형이라, C-rate가 두 배가 될 때마다 SPM이 버리는 항도 두 배가 됩니다.
정량적 유효 영역 지도 (스튜디오에서 직접 확인할 수 있는 숫자)
| 조건 (예시 셀) | SPM vs P2D 오차 | SPMe vs P2D 오차 | 추천 모델 |
|---|---|---|---|
| 0.2-0.5 C, 25 °C, 60-80 µm | < 2-3 mV | < 1 mV | SPM 또는 SPMe |
| 1-2 C, 25 °C, 표준 두께 | 10-30 mV | 3-8 mV | SPMe |
| 4-6 C, 25 °C, 두꺼운 전극 | > 80 mV | 15-25 mV | SPMe (또는 P2D) |
| 5 C, 0 °C, 낮은 κ | > 150 mV | 40-70 mV | P2D |
| 내부 c_e(x) 또는 도금 위치 필요 | n/a | n/a | P2D |
(스튜디오가 공간 프로파일 캡처 전에 실행 길이를 추정할 때 쓰는 내부 SPMe probe도 바로 이 전해질 강하 임계값을 사용합니다.)
SPMe와 P2D 전압이 갈라지기 시작하면, 그 갈라지는 모양이 물리적 원인을 알려줍니다. 방전 후반부 꼬리가 길어지면 음극 전해질 고갈, 충전 시 급격한 전압 상승은 양극 표면 포화 등을 의미합니다.
단순화 모델이 절대 볼 수 없는 것 (속도의 대가)
- 특정 x 위치에서의 국소 염 고갈·석출 위험
- 불균일 열화 (전류가 가장 큰 곳에서만 균열)
- 전극 내부 위치별 정확한 발열 (q_rev + q_ohm)
- 진짜 공간 EIS 특성 ( 꼬리가 왜곡됨)
- 실제 전극 내 입자-입자 간 편차
그래서 스튜디오는 "최종 결과"나 공간 프로파일 캡처가 필요할 때는 언제든 P2D로 전환할 수 있게 열어 둡니다.
스튜디오에서의 실전 규칙
SPMe를 스윕, 최적화 루프, 일상 작업의 기본으로 사용하세요. 그래파이트의 급속 충전, 저온 시동, 두꺼운 고에너지 전극처럼 한계 근처 조건이거나 SPMe 전압이 P2D와 점점 어긋나기 시작하면 P2D로 바꾸고 공간 프로파일을 캡처하세요.
연습문제
고에너지 설계가 전극 두께를 두 배로 늘려 전해질 경로 이 에서 로 커지고 는 그대로입니다. 전해질 확산 시간 는 몇 배가 되며, SPM이 유효하게 남는 C-rate에는 어떤 영향을 줍니까?
풀이 보기
이므로 을 두 배로 하면 는 배가 됩니다. SPM은 인 동안 유효하고, 방전 시간은 로 스케일됩니다. 가 네 배 길어지면 안전하려면 방전도 네 배 길어져야 하므로, SPM이 유효한 최대 C-rate는 약 4분의 1로 떨어집니다. 두꺼운 고에너지 전극이 바로 유효 영역 지도가 SPMe나 P2D로 표시하는 경우입니다.
스튜디오 연습. 표준 두께 셀에서 2C, 25 °C로 500점 파라미터 스윕을 돌린 뒤, 저전도 전해질에서 5C, 0 °C로 출판용 실행을 한 번 해야 합니다. 각각 어떤 솔버를 고르고, 유효 영역 지도의 무엇이 그 선택을 정당화합니까?
풀이 보기
2C, 25 °C 스윕에는 SPMe를 고릅니다: 유효 영역 지도가 그 조건의 오차를 3에서 8 mV로 놓아 스크리닝에 무시할 만하고, 500번 돌리기에 충분히 저렴합니다. 5C, 0 °C 저- 실행에는 P2D를 고릅니다: 지도가 그 구석에서 SPMe 오차가 40에서 70 mV로 커진다고 보여 주는데, 전해질 장이 더 이상 작은 보정이 아니기 때문입니다. 한계 근처(저온, 고율, 저 )의 출판용 실행이 바로 완전 공간 해석의 비용을 치르고 공간 프로파일 스냅샷을 캡처하는 자리입니다.
참고문헌
[1] M. Doyle, T. F. Fuller, J. Newman (1993). Modeling of Galvanostatic Charge and Discharge of the Lithium/Polymer/Insertion Cell J. Electrochem. Soc. 140, 1526. doi:10.1149/1.2221597 ↗
[2] J. Newman, K. E. Thomas-Alyea (2004). Electrochemical Systems, 3rd ed. Wiley. 원문 링크 ↗
[3] S. G. Marquis, V. Sulzer, R. Timms, C. P. Please, S. J. Chapman (2019). An Asymptotic Derivation of a Single Particle Model with Electrolyte J. Electrochem. Soc. 166, A3693. doi:10.1149/2.0341915jes ↗
드롭다운 선택과 그 의미는 솔버 모델 (P2D / SPMe)에 요약돼 있습니다.
직접 해보기: 기본 NMC811/Gr 프리셋을 불러 5 C 방전을 SPMe로 실행한 뒤, P2D + 공간 프로파일 캡처로 다시 실행해 보세요. P2D 결과에 나타나는 c_e(x)와 ϕ_e(x) 구배가 바로 단순화 모델이 평균해 버린 전극 내부 전달 현상입니다.
다음: 결과 해석.
