배터리 기초

학습 목표

전극의 상태를 stoichiometry $\theta = c_s/c_{s,\max}$ 라는 한 숫자로 읽고, 셀 전압을 측정된 두 OCV 곡선의 차이 $U_{eq,c} - U_{eq,a}$ 로 읽습니다.
Faraday 법칙( $Q = F\,c_{s,\max}\,\varepsilon_s\,L$ )으로 전극의 면적 용량을 유도하고 Ah/m², mAh/cm² 로 환산합니다.
N/P 비가 무엇을 막아주는지 설명하고, 두 전극 용량으로부터 계산합니다.

요약

리튬이온 셀은 리튬을 두 host 격자 사이로 왕복시켜 전하를 저장하며, 어느 host도 소모되지 않아 두 전극 모두 수천 사이클을 견딥니다.
각 전극의 상태는 stoichiometry $\theta = c_s/c_{s,\max}$ 하나로 요약되고, 그 정지 전위 $U_{eq}(\theta)$ 는 측정된 물질 곡선입니다.
셀 전압은 두 전극 전위의 차이이며, 양극이 음극보다 리튬을 얼마나 더 강하게 붙드는가로 정해집니다. Ah 단위 용량은 Faraday 법칙에서 따라 나옵니다.

스튜디오가 푸는 물리는 모두 리튬이온 셀이 전하를 저장하는 몇 가지 원리에 기반합니다. 이 페이지는 이후 이론 섹션이 쌓아 올릴 어휘를 정리합니다: intercalation, , , SOC, N/P 비.

셀은 두 개의 host와 하나의 shuttle

리튬이온 셀은 리튬을 두 host 물질 사이로 이동시켜 에너지를 저장합니다. 어느 host도 소모되지 않고, 리튬은 그저 결정 격자 안팎으로 intercalation(삽입) 됩니다.

스튜디오 셀 단면 그림 — Cu | 음극 | 분리막 | 양극 | Al. 셀 가로 방향이 x, 각 입자 내부 반경 방향이 r (대표 형상).

음극(negative electrode, 예: graphite)은 낮은 전위에서 리튬을 품습니다.
양극(positive electrode, 예: 산화물)은 높은 전위에서 품습니다.
전해질+분리막은 Li⁺는 통과시키되 전자는 막아, 전자가 외부 회로로 돌아가게 합니다. 그게 우리가 쓰는 전류입니다.

방전 시 리튬은 음극을 떠나 양극을 채우고, 충전 시 반대입니다. 셀 전압은 두 전극 전위의 차이입니다.

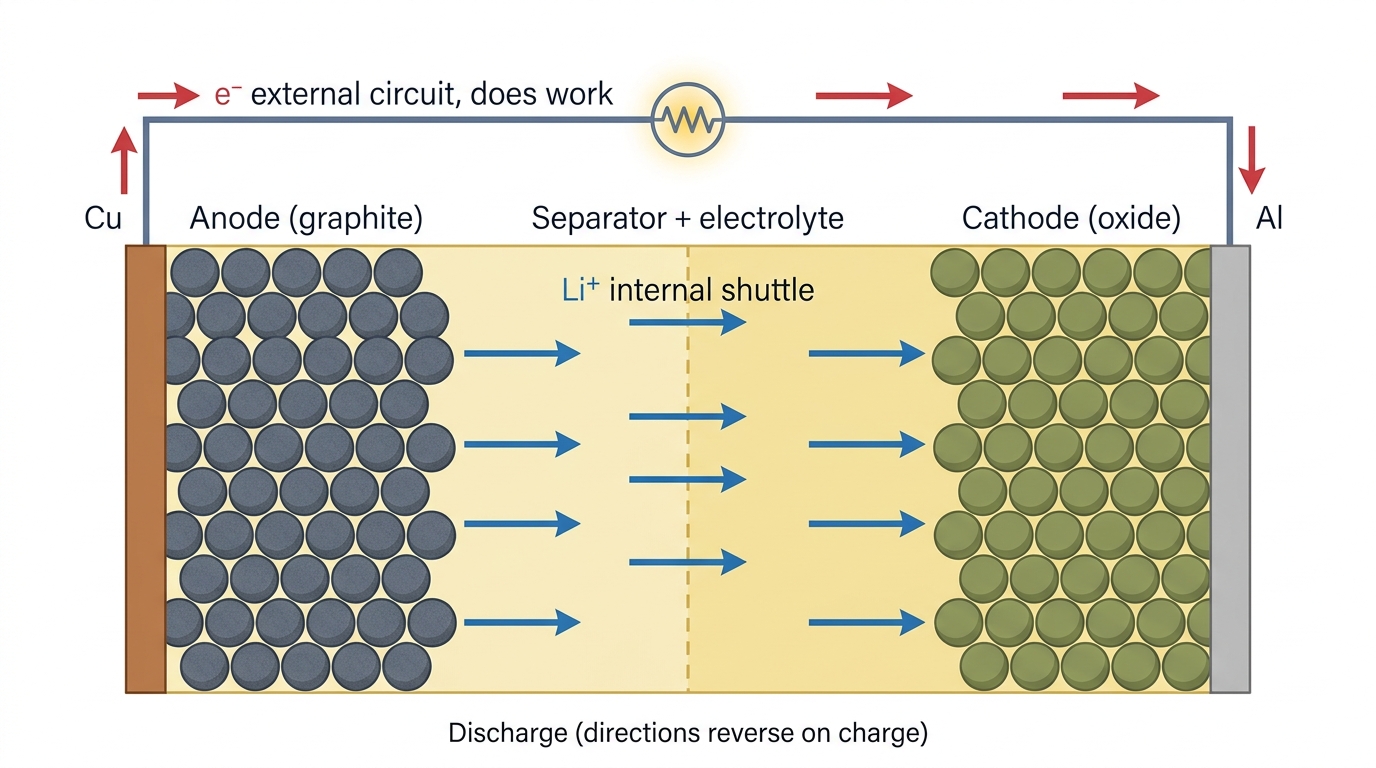

리튬이온 셀 작동 원리 — 음극에서 리튬이 빠져나와 양극으로 이동(shuttle). 전자는 외부 회로를 통해 이동하며 일을 수행. 충전 시 모든 방향이 반대.Gemini로 생성한 그림

Stoichiometry $\theta$

각 전극의 상태는 무차원 리튬화 분율로 요약됩니다:

\theta = \frac{c_s}{c_{s,\max}} \in [0,1]

$\theta = 0$ 은 완전 탈리튬(리튬 비어 있음), $\theta = 1$ 은 완전 리튬화. "얼마나 찼는가"에 의존하는 모든 물성(특히 전위)은 $\theta$ 의 함수로 적습니다.

개방전압 $U_{eq}(\theta)$

정지 상태에서 각 전극은 평형(개방회로) 전위 $U_{eq}(\theta)$ 에 놓입니다. 이는 측정된 물질 곡선입니다. 셀의 개방전압은

V_{oc} = U_{eq,c}(\theta_c) - U_{eq,a}(\theta_a)

intercalation이 애초에 전압을 만드는 이유유도 보기

이 유도가 딛는 것

리튬 1몰을 음극 host에서 양극 host로 옮긴다고 생각해 봅시다. 방전이 하는 바로 그 일이고, 리튬 하나당 전자 하나입니다(리튬은 1가라서 $n = 1$ ). 자유에너지 변화는 두 host 사이 리튬의 화학 퍼텐셜(chemical potential) 차이로 온전히 정해집니다:

$\Delta G = \mu_\mathrm{Li}^\mathrm{cathode} - \mu_\mathrm{Li}^\mathrm{anode}$

이를 $E = -\Delta G/nF$ (2. 열역학: Nernst와 OCV에서 유도한 자유에너지→전압 관계)에 $n = 1$ 로 넣으면:

$V_{oc} = \frac{\mu_\mathrm{Li}^\mathrm{anode} - \mu_\mathrm{Li}^\mathrm{cathode}}{F}$

리튬은 흑연 음극(느슨하게 잡혀 있어 리튬 금속에 가까움)에서, 산화물 양극(깊이 결합) 에서보다 더 높은 화학 퍼텐셜에 놓입니다. 그래서 분자가 양수가 되어 셀이 실제 전압을 냅니다. 금속 리튬 기준 전위는 두 전극 사이에서 상쇄됩니다. 각 전극을 "vs Li/Li⁺"로 재고도 두 곡선을 그냥 빼도 되는 이유가 바로 이것입니다. ∎

뿌리 사슬

\Delta G = \mu^{c} - \mu^{a}

E = -\Delta G / nF

V_{oc} = (\mu^{a} - \mu^{c})/F

부하가 걸리면 단자 전압은 과전압·ohmic 손실만큼 $V_{oc}$ 아래로 떨어집니다(그 차이를 P2D 지배방정식이 계산). 스튜디오는 OCV 뷰어에서 각 전극의 $U_{eq}(\theta)$ 와 온도 미분 $\partial U_{eq}/\partial T$ (가역 발열을 일으킴; 열 모델 참조)를 함께 그립니다.

Faraday 법칙으로 구하는 면적 용량

OCV가 전압을 정한다면, Faraday 법칙은 전하를 정합니다. 두께 $L$ 의 전극은 활물질을 부피 분율 $\varepsilon_s$ 로 채우고, 그 활물질은 단위 부피당 최대 $c_{s,\max}$ 몰의 리튬을 품을 수 있습니다. 단위 면적당 저장 가능한 전하를 세는 데 필요한 정보는 이게 전부입니다 .

intercalation 전극의 면적 용량유도 보기

이 유도가 딛는 것

면적 $A$ , 두께 $L$ 의 전극 조각을 생각합시다. 전체 부피는 $A L$ 이고, 활물질 host가 실제로 차지하는 분율은 $\varepsilon_s$ 이므로 활물질 부피는 $\varepsilon_s A L$ 입니다. 모든 host 자리를 $c_{s,\max}$ 까지 채우면

$n_\mathrm{Li} = c_{s,\max}\,\varepsilon_s\,A\,L \quad [\mathrm{mol}]$

몰의 리튬이 조각 안에 들어갑니다. Faraday 법칙에 따라 intercalation된 리튬 1몰은 회로로 전자 1몰, 즉 몰당 전하 $F$ 를 옮겼습니다(여기서 $n = 1$ ). 따라서 저장된 총 전하는 $n_\mathrm{Li}\,F$ 이고, 단위 면적당 용량은 이를 $A$ 로 나눈 값입니다:

$Q_A = \frac{n_\mathrm{Li}\,F}{A} = F\,c_{s,\max}\,\varepsilon_s\,L \quad [\mathrm{C/m^2}]$

$3600$ 으로 나누면 쿨롱이 암페어시로 바뀌어 $Q_A$ 가 Ah/m² 단위가 됩니다. 같은 조각의 중량 용량은 전하를 면적 대신 활물질 질량 $\rho_s \varepsilon_s A L$ 로 나누면 얻어지며, $\varepsilon_s$ 와 $L$ 이 소거되고 물질 상수 $F c_{s,\max}/\rho_s$ (이론 비용량, 단위 C/kg)만 남습니다. ∎

뿌리 사슬면적당 리튬 몰수

= c_{s,\max}\varepsilon_s L

몰당 전하

= nF

Q_A = F\,c_{s,\max}\,\varepsilon_s\,L

이 이론 $Q_A$ 는 상한값입니다. 실제 셀은 아래의 사용 stoichiometry 구간만 훑으므로, 실제 전달되는 면적 용량은 $Q_A\,\lvert \Delta\theta \rvert$ 이고 $\Delta\theta = x_{100}

x_{0}$입니다.

실전 예제· graphite 전극의 면적 용량

graphite 음극이 $c_{s,\max} = 31{,}370~\mathrm{mol/m^3}$ , 활물질 분율 $\varepsilon_s = 0.55$ , 코팅 두께 $L = 80~\mu\mathrm{m}$ 를 갖는다고 합시다. 이론 면적 용량은 얼마일까요?

양	값
$c_{s,\max}$ (graphite)	$31{,}370~\mathrm{mol/m^3}$
$\varepsilon_s$	$0.55$
$L$	$80~\mu\mathrm{m} = 80\times10^{-6}~\mathrm{m}$
$F$	$96{,}485~\mathrm{C/mol}$
$Q_A = F\,c_{s,\max}\,\varepsilon_s\,L$	$1.33\times10^{5}~\mathrm{C/m^2}$
$Q_A / 3600$	$37.0~\mathrm{Ah/m^2}$
mAh/cm² 환산	$3.7~\mathrm{mAh/cm^2}$

$3.7~\mathrm{mAh/cm^2}$ 는 상용 graphite 전극의 전형적인 한 면 로딩값이며, 계산이 맞았는지 검증하는 sanity check가 됩니다. 사용 구간만 훑으면(예: $\Delta\theta \approx 0.9$ ) 그 상한의 약 $3.3~\mathrm{mAh/cm^2}$ 가 전달됩니다.

SOC와 사용 구간

실제 셀은 $0\le\theta\le1$ 전 구간을 쓰지 않고, 전극마다 두 끝점으로 고정된 구간만 씁니다:

기호	의미
$x_{100}$	SOC = 100 %(만충) 시 $\theta$
$x_{0}$	SOC = 0 %(완방) 시 $\theta$

충전 시 전극은 반대로 움직입니다. 음극은 리튬화( $x_{a,100} > x_{a,0}$ ), 양극은 탈리튬화( $x_{c,0} > x_{c,100}$ ). State-of-charge $s\in[0,1]$ 는 그 구간 내 선형 위치일 뿐이며, 스튜디오는 선택한 SOC를 각 전극의 $\theta$ 로 매핑해 거기서 시작합니다. 그 매핑 (사용 세부)은 SOC·stoichiometry에 있습니다.

C-rate 이용률 탐색기 (실시간). C-rate와 율 특성 무릎 C*를 끌면 저율 대비 가용 용량 비율이 갱신됩니다.

이용률 ≈ 85 %

C-rate1.0C율 특성 무릎 C*3.0C

고율에서 방전이 확산을 앞질러 표면이 먼저 컷오프에 닿으므로, 가용 용량이 저율값 아래로 떨어진다. 무릎 C*가 클수록(입자가 작거나 D가 크거나 전극이 얇을수록) 율 특성이 좋다. 정성적 Peukert형 근사이며, 정확한 곡선은 스튜디오 P2D 솔버가 계산한다.

N/P 비

N/P(음극 대 양극) 비는 두 전극의 작동 끝점에서의 용량을 비교합니다: $N/P > 1$ 이면 음극에 여유가 있어 리튬 도금에 더 안전하고, $N/P < 1$ 은 반대입니다. 스튜디오는 양극 $x_0$ 를 전하 보존으로 유도해 두 구간을 맞추고, $N/P$ 를 건강 밴드로 분류합니다. 식과 SOC-윈도우 그림, 계산 예시는 SOC·stoichiometry에 있습니다 .

두 전극 전위가 합쳐져 셀 전압이 되는 것을 확인

NMC811/Gr 21700 프리셋을 1C, 25 °C로 방전하고 전압 패널을 열어 보세요. 파라미터는 LG M50 셀 세트입니다 . 단자 전압은 양극 전위에서 음극 전위를 빼고, 거기서 손실을 뺀 값입니다.

전하가 두 전극 사이에서 보존되면서 음극과 양극의 stoichiometry $\theta$ 가 반대 방향으로 움직이는 것을 지켜보세요.
단자 전압과 $U_{eq,c} - U_{eq,a}$ 사이의 간격이 P2D 지배방정식이 계산하는 과전압입니다. C/10으로 다시 돌리면 간격이 줄어듭니다.

스튜디오 열기 · 설정 자동 입력

연습문제

어떤 SOC에서 셀의 양극이 $U_{eq,c} = 3.9~\mathrm{V}$ , 음극이 $U_{eq,a} = 0.1~\mathrm{V}$ 에 놓여 있고, 둘 다 "vs Li/Li⁺"로 측정되었습니다. 개방 셀 전압은 얼마이며, 각각 리튬 금속 기준으로 측정한 두 전위를 빼는 것이 왜 정당한가요?

풀이 보기

$V_{oc} = U_{eq,c} - U_{eq,a} = 3.9 - 0.1 = 3.8~\mathrm{V}$ . 빼기가 정당한 이유는 셀 전압이 차이이기 때문입니다. 공통의 리튬 금속 기준(Li/Li⁺ 짝의 $\mu_\mathrm{Li}$ )이 두 반쪽 셀 측정 모두에 나타나 정확히 상쇄되고, 두 host 사이 리튬 화학 퍼텐셜의 물리적 차이만 남습니다: $V_{oc} = (\mu^a - \mu^c)/F$ .

두 전극이 작동 구간에서 맞춰져 있습니다: graphite 음극은 $3.3~\mathrm{mAh/cm^2}$ , NMC 양극은 $2.9~\mathrm{mAh/cm^2}$ 를 전달합니다. N/P 비를 계산하고 그것이 어떤 고장 모드를 막아주는지 말하세요.

풀이 보기

$N/P = 3.3 / 2.9 = 1.14$ . $N/P > 1$ 이므로 음극이 양극에 비해 여유 용량을 가지며, 만충 시에도 음극이 $\theta = 1$ 까지 내몰리지 않습니다. 그 여유가 음극 전위를 Li/Li⁺ 기준 $0~\mathrm{V}$ 위로 유지해 리튬 도금(금속 Li 석출)을 막아줍니다. 이는 용량이 부족한 음극의 주된 안전·열화 위험입니다.

참고문헌

[1] J. Newman, K. E. Thomas-Alyea (2004). Electrochemical Systems, 3rd ed. Wiley. 원문 링크 ↗

[2] M. Doyle, T. F. Fuller, J. Newman (1993). Modeling of Galvanostatic Charge and Discharge of the Lithium/Polymer/Insertion Cell J. Electrochem. Soc. 140, 1526. doi:10.1149/1.2221597 ↗

[3] C.-H. Chen, F. Brosa Planella, K. O'Regan, D. Gastol, W. D. Widanage, E. Kendrick (2020). Development of Experimental Techniques for Parameterization of Multi-scale Lithium-ion Battery Models J. Electrochem. Soc. 167, 080534. doi:10.1149/1945-7111/ab9050 ↗
